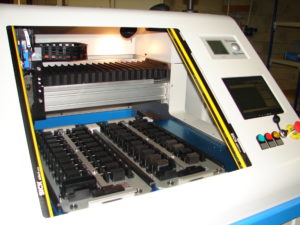

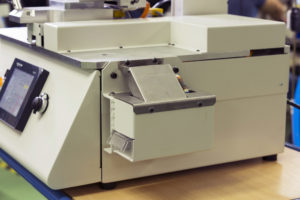

PININSERT 2200

Pininsert 2200 是一款数控嵌入式半自动插针设备（PIN INSERTION）。它专为大批量生产而设计：单插针头每小时高达8 000针，双插针头高达15 000针

Pininsert 2200 设备由电脑控制而且插针高度可自由编程，可以集成到生产线中或者作为单机独立运行。

Pininsert 2200 可选择配备用于PCB的通用夹具或者Y型工作台，以及适应塑料连接器的夹具。

设备采用在线作业模式，运动机构伺服系统控制;
兼容通用SMEMA自动上下料通讯接口；
针线物料自动连续供应，自动切针、插针机构，生产全程自动化;
采用成套受力传感检测系统，实时显示插针受力曲线、监控产品批次压力变化，有效管控生产过程，品质回溯;
可配备多达2个插针工作头，实现不同型号插针生产;
视觉定位系统实现PCB Mark定位、孔检测；
友好的人机控制交互环境，集成生产统计、调试维护、日志管理等功能，通过用户权限管理有效保护日常生产参数安全；
具备安全门开闭保护等完善的动作安全保护系统，确保工作安全可靠。

下载PDF

拼针插入

技术参数

电源
220V. 50Hz single-phase 10A
功率
2,0 kW
瞬时循环时间
500 ms/pin
最大PIN针长度 (标准版)
25 mm
最大PIN针长度 (增长版)
60 mm
PIN针最大截面尺寸
1.5 mm
插针头更换时间
10 min.
零件设定更改时间（插针头内侧）
15 min.
标准机械轴X轴 (可选项)
400 mm stroke
标准机械轴Y轴 (可选项)
400 mm stroke
重量（基础）
500 kg
尺寸 (W x D x H)
1200 x 1200 x 1600 mm
CE 认证

标准功能
选项
连接示例

标准功能

友善的键鼠配套人机界面操作方式
导引系统

每根针都在切断前被固定在插针压力内，这一设计降低了针长度的公差以及为切针及插入提供精度。

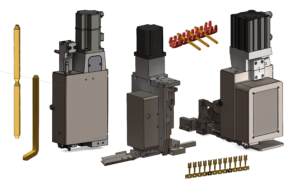

电动插针头

电气插入头是完全可互换的，从而简化了对新应用的更改。根据插针类型，插针压头分几种类型：连针型，直角，U形带（绑带）或端子。插入精度非常稳定并控制于±0.05mm（CPK> 1.68）之下。

使用伺服电机时，插入深度由编码器控制并通过程序编辑到0.01mm的精度而非其他设备那样依靠机械调节。从而避免了为每一新产品导入而重新进行机械调节。

插针技术可使用预切截面积从0.3到1.5 mm（伺服驱动）或1 mm（气动）的圆针线或方针线。

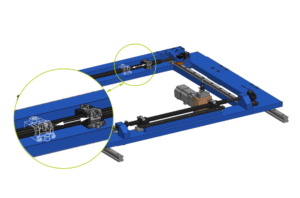

Y轴连机器移动平台

在Y轴平台上可装载配备可移动的夹具供待插塑料连接器之用。夹具包含定位销以确保连接器放置就位，并可配备产品位置校正装置来确保每一个连接器位置。

可使用2套或以上夹具以提高效率：当其中一个夹具正处于插针时，操作员可以在另外一套夹具上放置新的元器件。

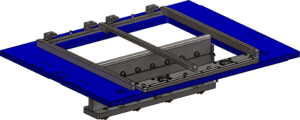

PCB万用工作台

400x400mm泛用工作台配备可移动装夹用以固定各种尺寸的PCB，10/20mm行程顶针用以支撑插入时的插入支撑点。配备本装夹平台可在更换同类产品时无需更换夹具即可使用。

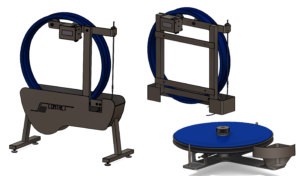

放卷系统

根据针形式不同，放卷系统可分为：连针落地放卷机、绑带放卷机及端子放卷机。
