什么是好的压接连接?
21
January
2021
什么是好的压接连接?
21/01/2021

压接是一种气密接头,通过电气元件(通常是电线和线束)与专门设计的压接端子或压接带之间的压缩而形成的。压缩端子重塑了电线中的所有线,就像冷焊一样,以形成低电阻的无焊电气连接。

为了能提供一个可靠的压接,正确的线束、尺寸、端子类型、刀具以及(设备)设置是必不可少的。那怎样判定压接端子品质是否是好的,我们需要的第一步就需要测量其剖面。

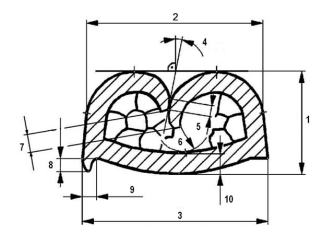

截面测试参数


1压接点高度
2压接(切线)宽度
3压接宽度
4支撑角
5支撑高度
6枪管端部间隙
7压接枪管端部之间的CFE距离
8毛刺高度
9毛刺宽度
10压接带厚度


11压接点内表面


12最终导线截面积


13压接点整体面积


14线芯股数




第二步判断剖面的好与不好

包裹程度

压接带两端缝隙最小并将所有线材包起来

当压接带两端有问题时,会出现线材没有完全包裹在压接带中,这样可能会导致机械的强度和稳定性降低。

连接对称

压接带两端均匀地形成

压接带两端分布不均匀会导致电气性能和机械安全性降低

压缩

线束变形为蜂窝状,并没有明显空隙

压接带包裹不足,线束空隙明显,连接点的电阻和抗腐蚀性能变差

组件定位

优良的导电性,部件的物理完整性

组件分布不正确,线束压缩不足和间隙影响电导率和耐久性

毛刺

压接点的两侧毛刺最小

如果压接点的两侧毛刺明过长并脱落易造型短路

压接带破裂

压接带无破裂现象

裂缝


是否到这里就结束呢?是否单看剖面分析就能判断是否是好的压接带压接,敬请期待下次的分享。
