SK 6000

SK 6000截面分析仪由三个独立的模块组成：SKT 6000切割模块、SKE 3000蚀刻模块和LMX 2000显微模块，得益于这种分体式配置，使其允许测量大尺寸的连接元件。

首先对样品进行切割，对其横截面进行研磨和蚀刻，使必要的细节清晰可见，最后将其放置在光学元件下方，获得宏观图像并测量其参数。质量评估的准确性由获得专利的SM Contact样品夹和Viso 6.20测量软件保证。

搭配自主研发端子横截面分析软件——VISO6.2，同时可分析新能源六边形端子，空隙率，压缩比等十多项，及外观判断，生成报告

采用先进技术清洗液，液体不发黑、无气味、无毒、清洗效果好。

阅读更多

技术参数

电源
230 V / 50 Hz
功率
350 W
防护类型
IP 20
一个端子分析周期
3-5 min.
CE 认证
切割模块 SKT 6000
切割速率
600-3000 rpm
研磨速率
300-1500 rpm
尺寸 (W x D x H)
230 x 545 x 510 mm
重量
25,1 kg
电解模块 SKE 3000
最小电解电流
0,35 A
最大电解电流
3,15 A
电解试剂
AE 7 + CE 1
尺寸 (W x D x H)
250 x 210 x 125 mm
重量
6,5 kg
成像模块 LMX 2000
变焦倍率
1:65 (0,7x -4,5x)
可视范围
10x -68x / up to 35 mm
15x -101x / up to 23,5 mm
20x -135x / up to 17,6 mm
USB 相机
IDS UI-3580LE-C-HQ
尺寸 (W x D x H)
320 x 300 x 475 мм
重量
10 kg

标准功能
选项

标准功能

工具包

所有必需的备件和消耗品都包含在工具包中：砂纸、切割盘、蚀刻笔插入件、电解液、校准片等。也可在tooling.smcontact.eu上购买。
Viso测量软件

捕捉到的图像是在专用软件Viso的帮助下测量的。操作员选择要测量的参数及其参考值，并在横截面图像上执行测量：具有适当预设或与控制列表比较的测量。

它还提供尺寸检测和数据，并将其导出为PDF格式。

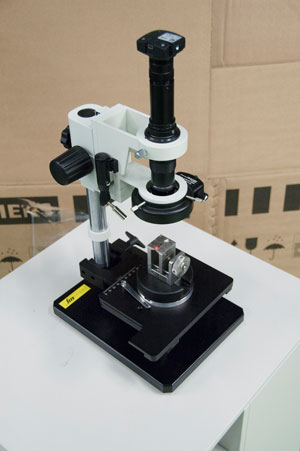

显微镜 LMX 2000

准备好的样品可以通过显微镜捕获需要测量的图像，5倍光学元件配备LED灯光源和高分辨率相机可以将图像传输到独立的PC

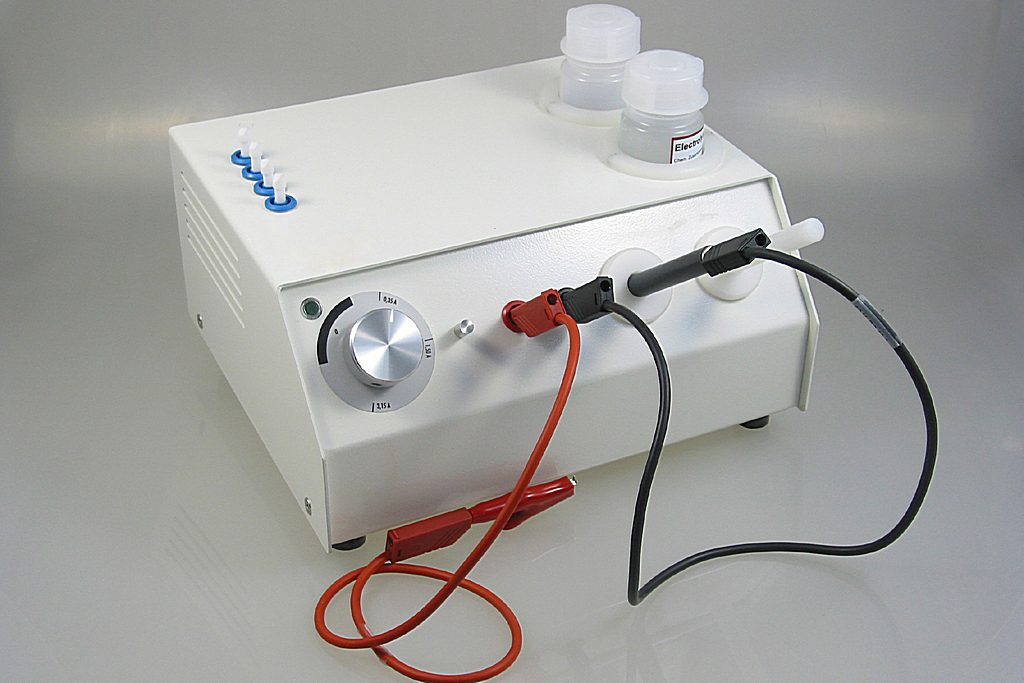

蚀刻模块SKE3000

该设备作用于切割和抛光工序后的样品表面清洗，它可以轻易替换掉现有的实验室显微图制作中普遍使用的化学腐蚀品。

SM Contact可提供两种电解液：微酸性和中性溶液，蚀刻强度可在0.35A-3.15A中进行调节，并且通过LED指示灯来显示蚀刻工序正在进行

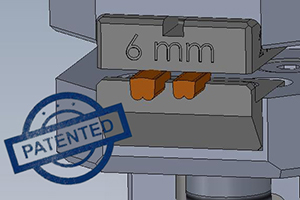

创新型样品架

SM CONTACT 公司研发并获得专利的样品支架，带有可更换的钳口适合相应行业需求的压接。钳口形状同样品形状契合，同时特制的挡块将样品固定在制定的水平轴向位置。因此，样品的垂直定位和正确的切割保证了结果的有效性。

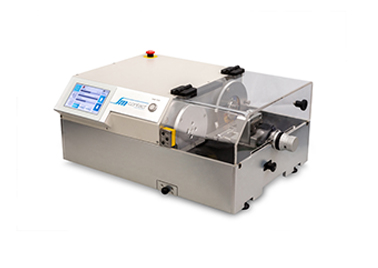

带自动切割进刀的切割研磨模块SKT6000

该模块由切割盘，砂轮和传动带组成。

操作人员将样品放入样品架中，并将样品架放入托架，关闭保护盖之后，就可以启动切割盘。托架可以在切割盘之间自由移动，并通过旋钮来调节样品架与切割盘之间的距离。

切割和研磨模块的转速可以从300-3000 rmp之间进行调整，切割速度和压力保持恒定，从而避免样品损坏
