SKP 4000 & SKB 4000

截面分析仪能够快速、简单、可靠和经济有效地评估端子压接或铜带压接（Splicing Crimping）的连接质量。

所有的工作步骤都集成在一个装置中：首先切割一个样品，对其横截面进行研磨和蚀刻，使必要的细节可见，最后将其放置在光学元件下方，以获得宏观图像并测量其参数。

创新型的样品架确保了正确的样品定位，并且能快速的从这一阶段转到另一阶段，一张显微照片的成本不到1.00欧元（基于10000张显微照片，包括消耗性材料）。

搭配自主研发端子横截面分析软件——VISO6.2，同时可分析新能源六边形端子，空隙率，压缩比等十多项，及外观判断，生成报告

采用先进技术清洗液，液体不发黑、无气味、无毒、清洗效果好。

技术参数

电源
230 V / 50 Hz; 110 V / 50 Hz (US); 100 V / 60 (50) Hz (Japan)
功率
350 W
切割和研磨转速
5 000 – 20 000 rpm, separately regulated
电解试剂
CE 1
电解电压
12 V
电解电流
1,5 A (可调节)
防护装置
Plexiglass cover
工作区域照明
LED
周期
3-5 min.
重量
26 kg
尺寸 SKP 4000 (W x D x H)
465 x 408 x 437 mm
尺寸 SKB 4000 (W x D x H)
575 x 517 x 484 mm
CE 认证

标准功能
选项

标准功能

工具包

所有必需的备件和消耗品都包含在工具包中：砂纸、切割盘、蚀刻笔插入件、电解液、校准片等。也可在tooling.smcontact.eu上购买。
Viso测量软件

捕捉到的图像是在专用软件Viso的帮助下测量的。操作员选择要测量的参数及其参考值，并在横截面图像上执行测量：具有适当预设或与控制列表比较的测量。

它还提供尺寸检测和数据，并将其导出为PDF格式。

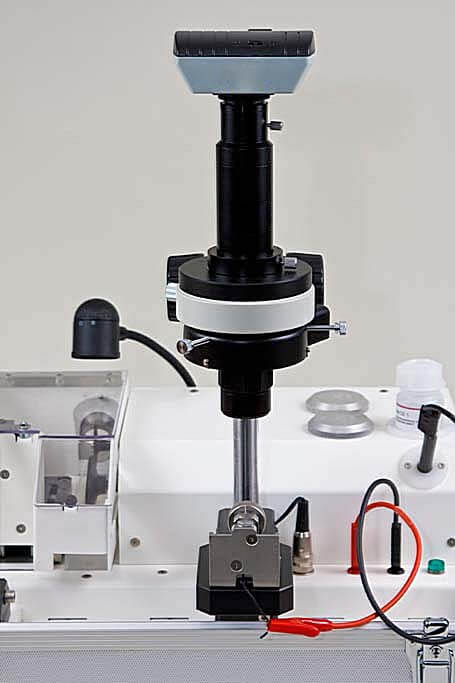

成像

将制备好的样品置于显微镜下，以捕捉待测图像。带USB摄像头的变焦镜头将图像传输到独立PC（SKP 4000）或内置平板电脑（SKB 4000）。可调环形LED灯会提供良好的可视性。

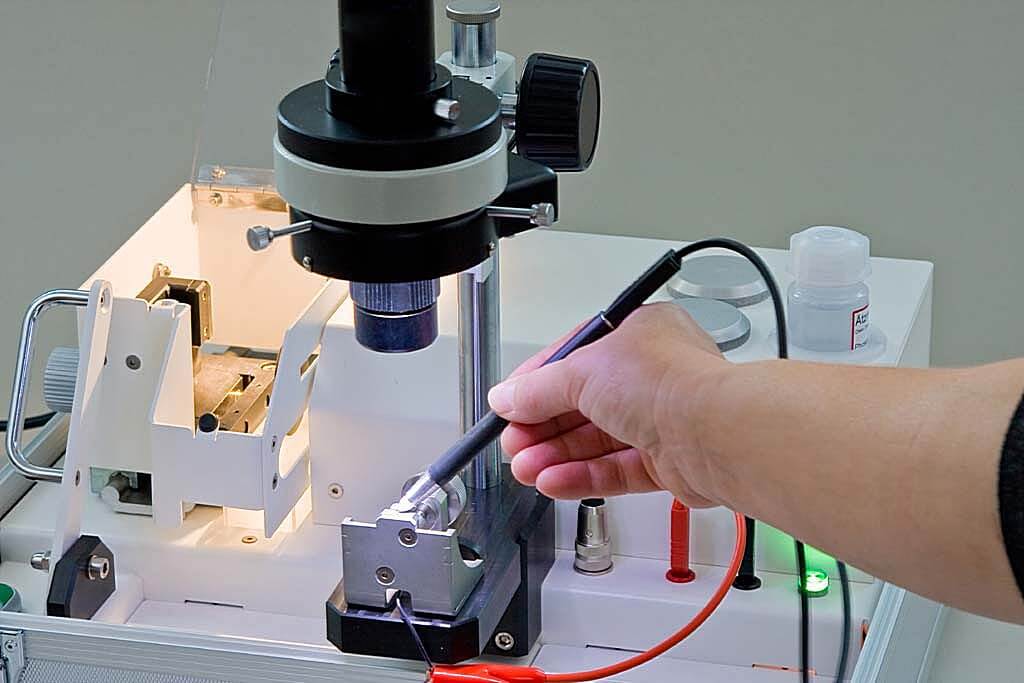

蚀刻模块

蚀刻能够使横截面的相关细节更加明显。电流被施加到样品架上，浸在电解液中的毛毡笔被用作阴极。

样品架的稳定位置由专用插座保证，刻蚀时间受定时器限定，既节能又安全。

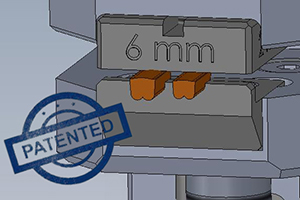

创新型样品架

SM CONTACT 公司研发并获得专利的样品支架，带有可更换的钳口适合相应行业需求的压接（CRIMP）。钳口形状同样品形状契合，同时特制的挡块将样品固定在制定的水平轴向位置。因此，样品的垂直定位和正确的切割保证了结果的有效性。

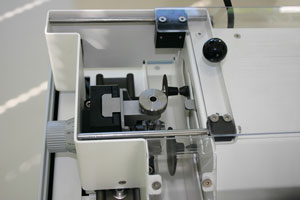

切割&研磨模块

该模块由切割轮、砂轮和滑动轨道组成。

为了启动过程，操作员将样品放入样品架，并将样品架放入托架。一旦关闭保护盖，就可以启动切割轮。托架通过杠杆在阀盘之间移动，其接近阀盘的位置通过进给旋钮进行调整。

切割和研磨模块的转速可分别从5000转/分调节到20000转/分。

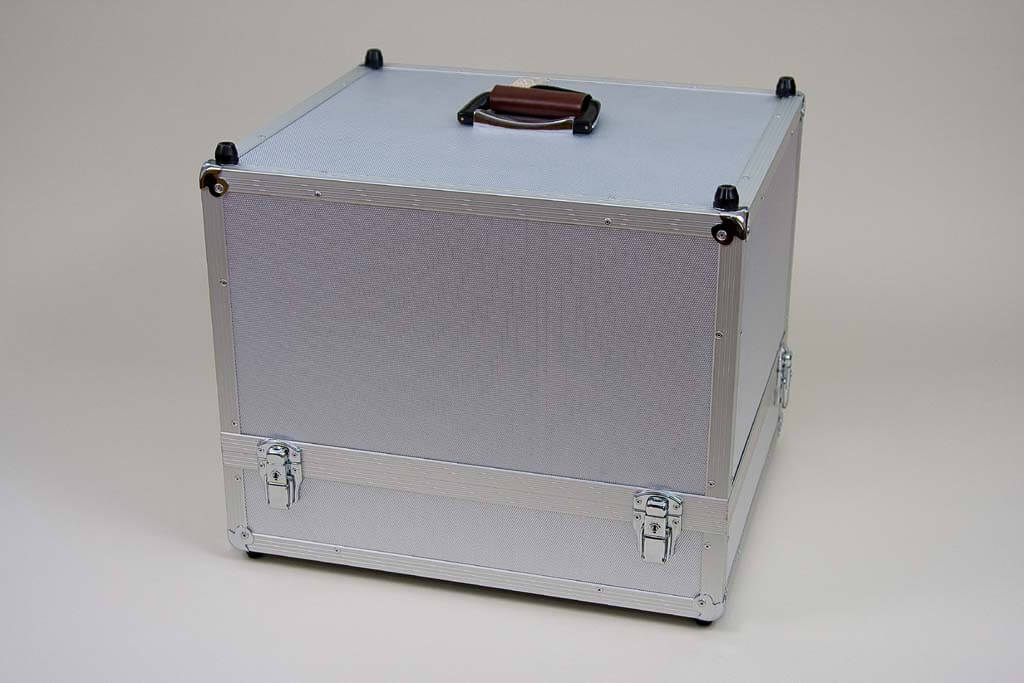

外壳

SKP 4000外壳有一个方便移动的手柄和一个安全运输光学镜头的隔间。它是为经常移动而设计的，例如在房间之间或移动到第三方的场所。使用卡箍紧固件可以快速打开坚固的金属盖。

SKB 4000是一个更适合在一个地方工作的台式版本。它有一个保护盖，可以在工作结束时关闭和锁定，以保护设备免受环境影响。
